電梯IC卡控制系統簡介

隨著辦公樓宇和住宅小區對乘梯權限管理的要求不斷提高，IC卡控制系統在電梯行業中的應用已日見增多。但是，該系統與電梯其它配套產品相比，用戶對其功能、安裝接線和維護保養，還是比較陌生。本文主要介紹的是IC卡系統常用幾種的功能，以便廣大用戶能更合理的使用好IC卡系統。如果用戶有其它的要求，歡迎來電咨詢！

一、外呼控制

功能：外呼控制，也叫門禁控制，是IC卡系統在電梯中的最基本的應用。持卡人在讀卡器上刷卡后，激活外呼板，打開廳門和轎門，進入轎廂。

技術：由一個讀卡器和電梯外部呼梯盒連接，將讀卡器的一對無源常開接點，并接在外呼控制按鈕的兩端（但原接線至少要斷開一頭）。

配置：讀卡器、專用電源、磁卡、（刷卡標志，內置式需要）

      呼梯盒          外呼按鈕

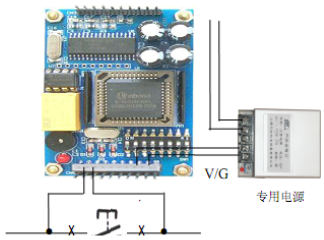

                          連接方式

二、內選控制

功能：持卡人進入轎廂在讀卡器上刷卡后，才能激活樓層的按扭。

技術：內選控制是IC卡系統在電梯中應用應用最多的一種功能。由一個讀卡器和轎廂內操縱盤連接，將讀卡器的無源常開接點，串接在所要控制的樓層按鈕的公共線之間（公共線要斷開，分成a、b兩端，讀卡器的常開接點串接在這兩端）。不刷卡讀卡器不接通公共線，按按鈕不起作用，電梯也就不能開動。

配置：讀卡器、專用電源、磁卡、（刷卡標志，內置式需要）

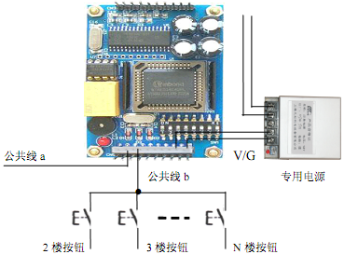

      內操縱盤                連接方式

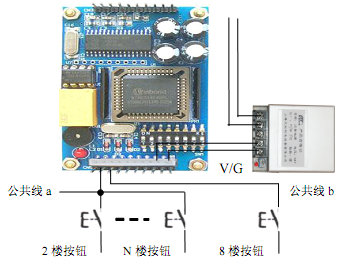

擴展功能：在上述的功能中，假設某個樓層為重要場所，如8樓，非該樓層人員禁止進入，而其它樓層為開放樓層可自由進入時，可以設計單層自動選層功能。將讀卡器的常開接點，并接在該樓層按鈕的兩端（但原接線至少要斷開其一頭）。8樓持卡人進入轎廂刷卡后，不用按按扭，就能自動激活該樓層。其他人員即使按8樓按扭，也激活不了該樓層信號。

三、全部（或部分）自動選層

功能：持卡人進入轎廂在讀卡器上刷卡后，自動激活其IC卡對應的樓層的按扭。

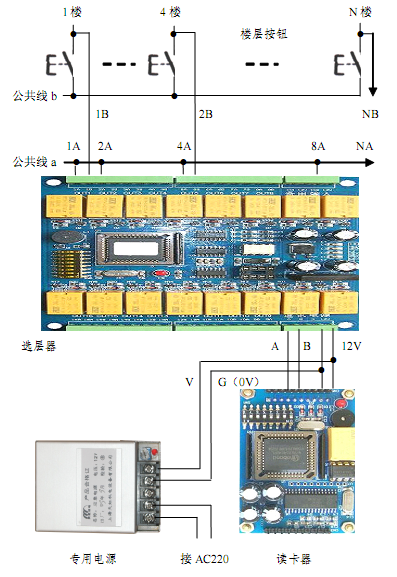

技術：全部或部分自動選層是IC卡系統的一個高級功能，由一個讀卡器、一套選層器（或者多套，視樓層而定）和轎廂內操縱盤連接。如是全部樓層自動選層，則將所有樓層按鈕與選層器連接；如是部分自動選層，則將所要控制的樓層按鈕與選層器連接。選層器每層輸出的也是一對常開接點，持卡人在讀卡器上刷卡后，選層器對應的接點，不用按該樓層按鈕，就可直接到達指定樓層。

配置：讀卡器、選層器（根據樓層數確定該設備的數量）、專用電源、磁卡、刷卡標志

注意：我們一般控制電梯上行刷卡，即只有持卡人才能乘梯上樓；而下行到一樓是開放的，即任何人都可乘梯下樓。如果下行也要控制的話，也可以通過IC卡管理系統設置。

四、訪客聯動

功能：電梯實現IC卡管理系統后，有利于電梯的乘用權限管理，但同時也對來訪客人的乘梯帶來不便。于是，最近一、兩年用戶提出訪客聯動的新要求。電梯設計訪客聯動功能，可以實現來訪客人通過電話對講裝置，與被訪主人聯系確認身份后，由主人按下裝在家里的聯動按鈕，激活轎廂內操縱面板上自己樓層的按鈕，使來訪客人能乘上電梯。

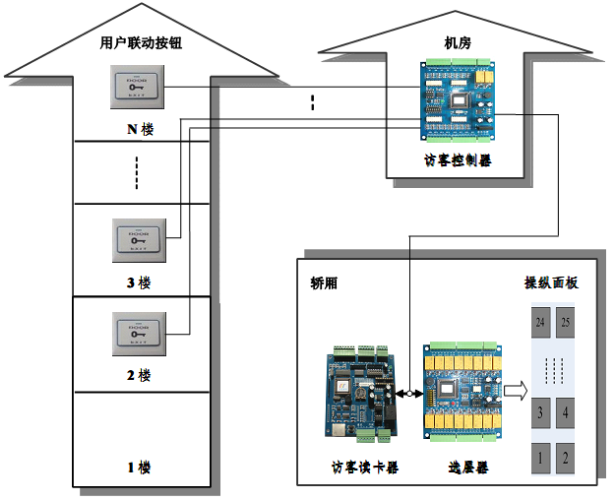

技術：訪客聯動功能由訪客控制器、訪客讀卡器、選層器等組成。各樓層的聯動按鈕指令送到訪客控制器后，由訪客控制器進行樓層甄別，然后將對應的樓層信號送到選層器，再由選層器來自動激活對應的樓層按鈕。該功能中的訪客讀卡器是主人刷卡用的。用戶聯動按鈕與訪客控制器之間為減少設備成本，采用的是分線制（并行通訊方式）；訪客控制器與選層器為減少線路成本，采用的是總線制（串行通訊方式）。

配置：讀卡器、選層器、訪客讀卡器、訪客控制器、專用電源、磁卡、刷卡標志

五、多卡合一與復合卡

功能：１、若原來有IC卡且能與我司設備兼容，則只需通過我司的管理系統將讀卡信息寫入現有的IC卡即可；

2、若原有卡片為ID卡，則可以通過我司的ID卡設備來代替。因ID卡所能實現功能有限，若用戶所需的功能ID卡無法實現，則可以實用IC/ID復合卡，實現二卡合一。

技術：我司采用的IC磁卡的參數為：

Mifare MF1 IC S50(M1) 無源、非接觸式IC卡

存儲結構：16個扇區(sector)，每扇區4塊，每塊4 byte

工作頻率：13.56HMz
最大讀寫距離：10cm
數據保存10年，寫100,000次
工作溫度：-20——50℃

我司使用的區域為4到7扇區。
